Słownik uszczelek do drzwi prysznicowych: fartuchy, wargi, listwy i profile
Uszczelki do drzwi prysznicowych mają wiele nazw: uszczelka dolna z fartuchem, wycieraczka, listwa ociekowa, uszczelka z wargą, uszczelka bąbelkowa, profil H, uszczelka magnetyczna, uszczelka szkło-szkło. Ten słownik objaśnia każdą z nich, aby mogli Państwo precyzyjnie nazwać potrzebną część. Sama nazwa nigdy jednak nie wystarcza do zamówienia: trzeba dodać miejsce montażu uszczelki, grubość szkła i szczelinę, ponieważ różni dostawcy używają tego samego słowa dla różnych części.
Od A do Z
| Pojęcie | Znaczenie |
|---|---|
| Fartuch (warga) | Cienka, elastyczna część uszczelki, która dotyka przeciwległej powierzchni |
| Kanał nasuwany | Część uszczelki w kształcie litery U, która obejmuje szkło |
| Krawędź zamykająca | Krawędź drzwi, która po zamknięciu styka się ze ścianką lub ścianą |
| Listwa ociekowa (odbojnik) | Skośny element po wewnętrznej stronie dolnej krawędzi drzwi, który kieruje spływającą wodę z powrotem do kabiny |
| Listwa progowa (próg) | Listwa mocowana do posadzki lub brodzika pod drzwiami |
| Profil H (h-jamb) | Profil przyścienny o przekroju w kształcie litery H; szkło osadza się w jednej z jego stron |

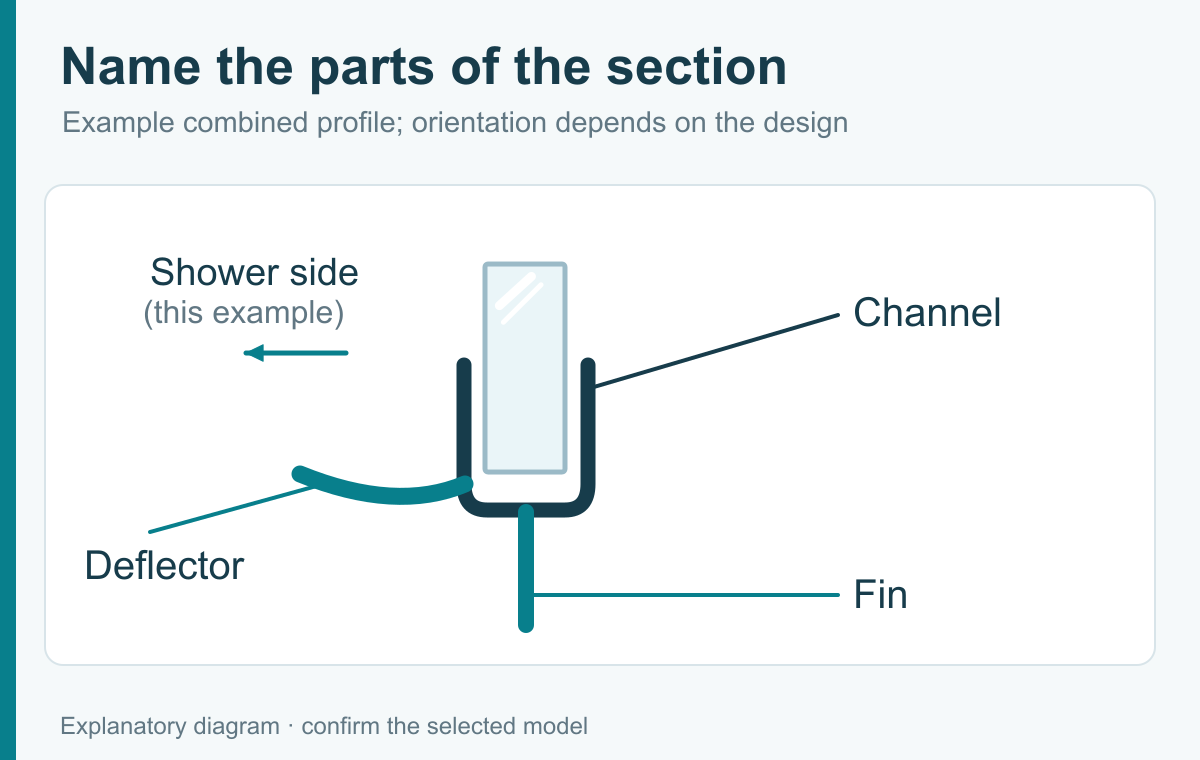

| Przekrój (profil) | Kształt uszczelki widziany od czoła; najpewniejszy sposób jej identyfikacji |
| Uszczelka bąbelkowa (okrągła) | Uszczelka z pustą w środku, okrągłą komorą, która ściska się, zamykając szczelinę; radzi sobie z nierówną szczeliną |
| Uszczelka dolna z fartuchem | Fartuch wzdłuż dolnej krawędzi ruchomych drzwi, który muska posadzkę lub brodzik |
| Uszczelka magnetyczna | Para listew z magnesami, które przyciągają drzwi do zamknięcia; sprzedawana i wymieniana parami |
| Uszczelka montażowa / szybowa | Uszczelka między szkłem a ramą lub innym elementem |
| Uszczelka po stronie zawiasów | Uszczelka na krawędzi przy zawiasie lub osi obrotu |
| Uszczelka szkło-szkło | Uszczelka łącząca dwie tafle szkła pod kątem 90°, 135° lub 180° |
| Uszczelniacz (silikon) | Masa utwardzająca się w nieruchomych złączach; nie jest wymienną uszczelką |
| Wkładka do ramy | Uszczelka wsuwana w rowek aluminiowej ramy, a nie nasuwana na szkło |
| Wycieraczka (ang. wipe) | Inna nazwa fartucha lub uszczelki bocznej: element uszczelniający, a nie ściereczka do czyszczenia |
Nazywaj część według miejsca montażu
Potoczne nazwy różnią się w zależności od kraju i dostawcy. „Wycieraczka” w jednym katalogu to „fartuch” w innym, a „uszczelka U” czy „uszczelka H” opisuje tylko przybliżony kształt. Dostawcy mówi, czego Państwo potrzebują, dopiero miejsce montażu:
- Dół: fartuchy, listwy ociekowe i uszczelki bąbelkowe pod ruchomymi drzwiami.
- Krawędzie pionowe: uszczelki po stronie zawiasów, uszczelki z wargą i uszczelki zamykające.
- Wewnątrz metalowej ramy: wkładki do ramy i uszczelki szybowe.
- Krawędź zamykająca, przyciągana: pary magnetyczne.
Podobne nazwy nie oznaczają, że części są wymienne. Słownik DreamLine (w języku angielskim) rozróżnia kilka z tych funkcji, ale nazwa stosowana przez jedną markę nie wskazuje odpowiednika u innej.
Uszczelki drzwi to nie uszczelki hydrauliczne
Uszczelka montażowa uszczelnia tu połączenie w kabinie. To nie jest uszczelka kranu ani o-ring. Nigdy nie należy używać ścinka uszczelki drzwiowej w połączeniu węża lub zaworu; części hydrauliczne trzeba dobierać według rysunku producenta armatury.
Każdy wymiar osobno
- Grubość szkła: grubość tafli, którą obejmuje uszczelka.
- Szczelina: przestrzeń, którą uszczelka ma zamknąć. Uszczelka „na szkło 8 mm” nic nie mówi o szczelinie.
- Długość: odcinek wzdłuż krawędzi.
- Kąt w pozycji zamkniętej: kąt między ściankami przy zamkniętych drzwiach (90°, 135°, 180°), a nie kąt otwarcia drzwi. Różnice te pokazuje oferta profili Pauli + Sohn (w języku niemieckim).

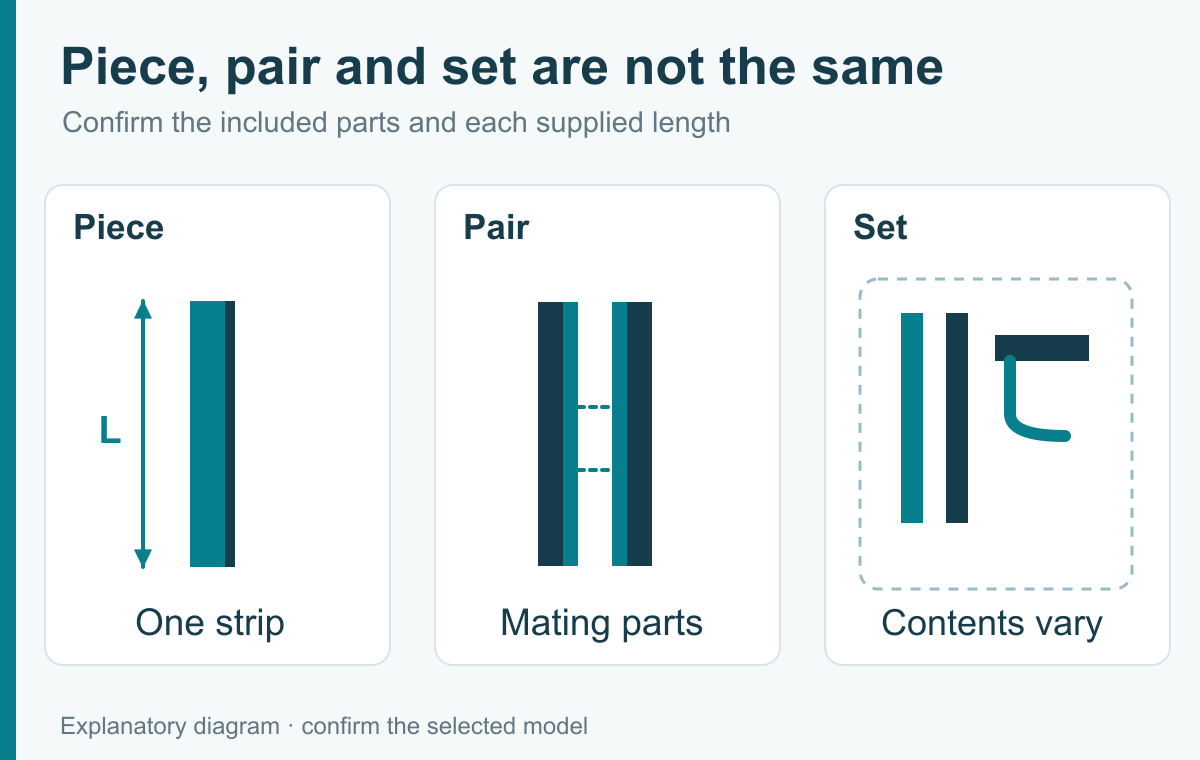

Sztuka, para czy zestaw?
Sztuka to jeden odcinek. Para to dwie współpracujące części, jak w przypadku uszczelek magnetycznych; Bohle podaje BO5213515 jako jedną parę (strona w języku angielskim). Zawartość zestawu zależy od sprzedawcy. Przed porównaniem cen warto sprawdzić długość każdego odcinka i zawartość opakowania.
Cztery zdjęcia, które pozwalają rozpoznać każdą uszczelkę
- Cała kabina.
- Uszczelka zamontowana na drzwiach.
- Przekrój uszczelki sfotografowany na wprost, obok linijki.
- Zbliżenie miejsca przecieku.
Samo zbliżenie nie pokazuje, jak uszczelka jest zamontowana. Warto dodać jedno zdanie o tym, jak poruszają się drzwi, oraz powyższe wymiary, na przykład: „Uszczelka dolna do drzwi otwieranych na zewnątrz; szkło 8 mm, szczelina 6 mm, długość 900 mm”. Jak mierzyć, pokazuje nasz poradnik pomiarów.
Klienci B2B: wystarczy przesłać zdjęcia lub starą próbkę, a GoldRays rozpozna i dopasuje profil. Kontakt.
Najczęściej zadawane pytania
Czym jest „wycieraczka” w drzwiach prysznicowych?
To listwa uszczelniająca, zwykle elastyczny fartuch wzdłuż dolnej lub bocznej krawędzi drzwi. Nie jest to ściereczka do czyszczenia.
Czy fartuch to to samo co listwa ociekowa?
Nie. Fartuch zamyka szczelinę pod drzwiami, a listwa ociekowa kieruje wodę spływającą po szkle z powrotem do środka. Wiele uszczelek dolnych łączy obie funkcje.
Czym jest profil H (h-jamb) w drzwiach prysznicowych?
To profil przyścienny o przekroju w kształcie litery H. Jedna jego strona obejmuje szkło, a druga przylega do ściany lub mieści uszczelkę.
